一文读懂COB显示屏和SMD显示屏的八大区别

发布者:创始人 时间:2024-01-17 浏览量:260

‌  COB显示屏和SMD显示屏是目前常见的两种显示屏技术,许多接触LED的客户会经常听到COB技术,导致搞不明白它与传统的LED显示屏有哪些不同,其实我们所说的COB是一种新兴的LED显示屏的封装技术,过去的LED显示屏用的是SMD表贴封装,所以COB显示屏与SMD显示屏对比其实说的是SMD封装与COB封装的对比,今天带大家一起来看下两者到底有什么区别?


  在了解他们的区别之前,我们先来了解一下SMD和COB工艺

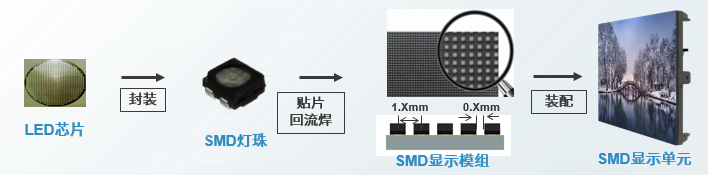

  SMD技术路线是将发光芯片(晶圆)封装成灯珠,把灯珠焊接到PCB板上形成单元模组,最后拼接成一整块LED屏;


  COB技术路线是发将光芯片(晶圆)直接焊接在PCB板上,然后整体覆膜形成单元模组,最后拼接成一整块LED屏。


  SMD和COB工艺的优劣势比较


  SMD封装厂能造出高质量的灯珠是勿容置疑的,只是生产工艺过多,成本会相对高些。还会增加从灯珠封装厂到屏厂之间的运输、物料仓储和质量管控成本。


  而SMD认为COB封装技术过于复杂,产品的一次通过率没有单灯的好控制,甚至是无法逾越的障碍。失效点无法维修,成品率低。


  总结它们的区别如下:


  一、封装技术区别

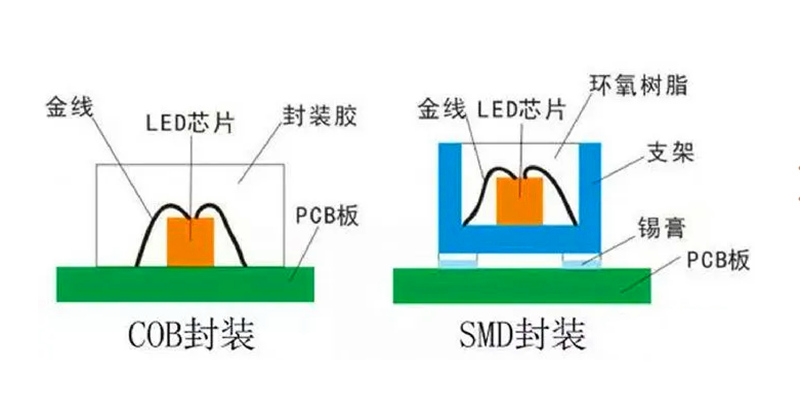

  现在我们常规的led显示屏采用的是表贴SMD封装,这种封装技术是将led芯片通过支架固定,内部加环氧树脂固化,再通过锡膏固定在PCB板,然后进行回流焊,让led灯珠均匀排列在板子上,但是这种技术流程繁琐、需要一定的操作时间,且最小点间距只能做到1.2,即便是多合一可以进行到更小,但是依然摆脱不了掉灯的毛病。而COB封装简化了LED芯片的封装流程,直接把LED芯片集成在PCB板上,上面灌胶固定,整个流程更加简单,不需要回流焊,LED芯片也更加稳定,同时点间距也可以做到更小。


  二、点间距区别


  普通的SMD封装的LED显示屏受到封装技术的限制,它的点间距通常以P1.2以上为主,比如P1.2、P1.56、P1.875、P2.0、P3、P4等以上,小间距的产品受到焊接技术的影响,会有灯珠的脱落等现象,它的发展限制主要是无法实现1.0以下的点间距,导致屏幕的分辨率无法继续提高,如果是一些对画质的清晰度要求比较高的场合,就不是非常适用。


  而COB封装的显示屏可以做到更小的点间距,比如我公司大元智能提供的P1.2、PO.9、PO.6三款产品都是使用COB封装,而且技术成熟,基本上无掉灯,大大提高了整体的分辨率,画面的清晰度更高。


  三、稳定性区别


  传统的LED显示屏在生产与运输、安装中,由于灯珠都是裸露在表面的,手指碰到或者在安装中被其他东西碰撞就会产生灯珠脱落,导致某一个像素点不亮,这主要是因为它的灯珠是焊接在PCB板上的,碰撞到很容易导致掉灯,后期如果想修复只能是技术人员到现场焊接或者直接更换单元板,导致售后率偏高。


  而COB封装的显示屏防护性能更好,在安装与使用过程中不会造成灯珠掉落,所以它的表面也更加耐撞,稳定性大大提高。


  四、图像显示效果区别

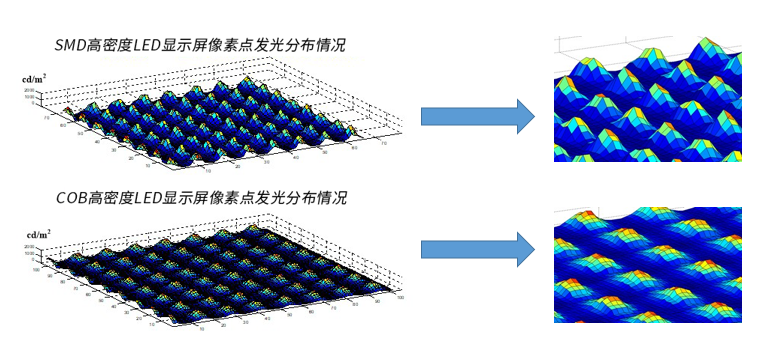

  COB显示屏是面光源,SMD显示屏是点光源。因此,COB屏体视觉观感更好,无颗粒感,更适合近距离观看。COB屏相比SMD屏对比度更高,在正面观看时COB屏的观看效果更接近液晶屏,色彩鲜明艳丽,细节表现更佳。然而,COB屏无法像SMD屏一样对单体灯珠进行相近光学性能的分选,所以COB屏斜视时容易出现色差现象。


  五、稳定性与维护性区别


  COB显示屏则具有较高的防护等级,防水防潮性能好,且表面光滑坚硬,抗压能力强。而SMD技术的LED屏幕,整体防护性较弱,容易磕灯掉灯,防水、防潮、防尘性能较差,无法进行擦拭,但现场维修方便,有利于后期维护。


  六、能耗与能效区别


  COB屏多为倒装工艺,光源无遮挡,因此达到同等亮度时,COB屏的功耗更低,具有较好的使用经济型。而SMD屏主流产品灯珠内发光晶元多为正装工艺,光源上方有引线遮挡,另外由于SMD灯珠封装所用环氧树脂通透度较低,COB屏采用的整体覆膜通透度较高,进一步提升了COB屏的使用经济型。


  七、成本区别


  SMD的生产工艺和流程相对复杂,但由于技术门槛较低,全国有多达千家以上的生产厂商,竞争比较充分,且技术发展较成熟。


  COB的生产工艺技术门槛高,全国仅有不足二十家的生产厂商有研发生产制造能力。COB技术仍处于快速发展中,虽然其理论成本比SMD屏低,但由于产品良率较低,目前COB屏的成本相较SMD屏在1.2以上间距仍有一定的劣势。


  八、防护区别


  传统的SMD封装的LED单元板在受到外力冲击时会大面积损失光,当被其他物体触碰时,灯会熄灭。COB封装的LED显示屏没有灯珠,LED芯片直接焊接在PCB板上,因此其附着力更好,防护性大大增加,即使是撞击了一下,可能就只有几颗灯珠会受到影响。


  以上就是对SMD LED显示屏、COB LED显示屏的介绍,基本上,cob显示屏与led显示屏对比的主要区别就是以上几点,希望能让您更好的区别它们。
